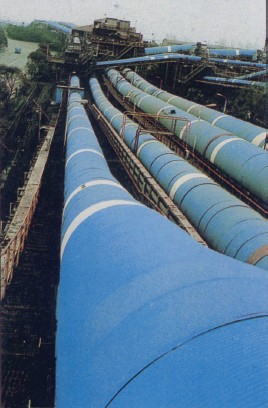

HZ-32彩色压型钢板适用于工矿企业各种皮带机罩壳、亦适用于弧型屋面、通廊等。DTⅡ、TD75、QD80、DJC型全系列









彩钢板结构特点：
      该防雨罩有优质彩钢板罩壳轻薄型钢支架快速锁紧机构三部分组成。可与TD75型DTⅡ、D80、DJC型胶带输送机配套使用按带宽可分为B=400,500,650，800，1000，1200，1400，600，1800，2000mm等十种防雨罩，并生产其它国外标准及非标型号防雨罩。这种防雨罩可以满足TD75、QD80型胶带输送机运输物料、成件物品对防雨防尘的要求。罩子为每0.92米一节，搭接0.06米，有效长度0.86米。安装在中间架
上。胶带机维修时需要拆卸的地方卸下防雨罩壳,方便可靠。

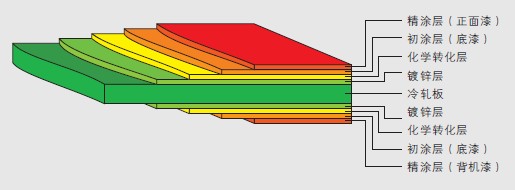

彩涂钢板结构图：

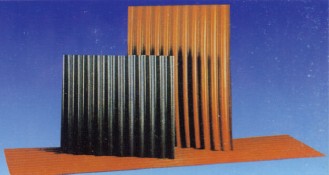

      HZ-32压型板展开宽度914mm







      HZ-32压型板展开宽度1200mm



      HZ-32压型板展开宽度1000mm

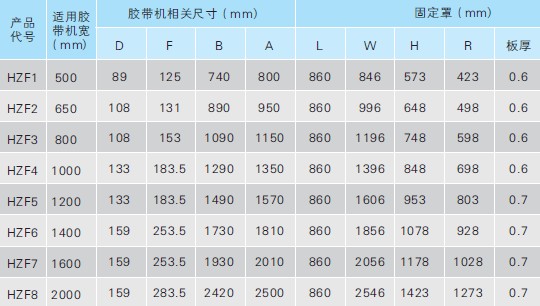

     胶带机彩板小波纹机罩技术参数：







            胶带机示意图

固定罩	整体式开启罩
